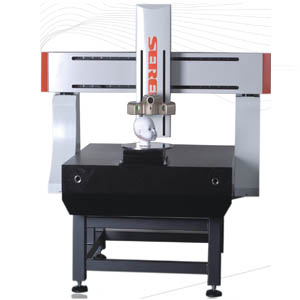

- 產品名稱：SR系列800型三維激光抄數機
- 所屬分類：手持式三維激光掃描儀
- 產品描述：
采用全花崗石底座、支柱，保證機械系統的穩定性
? 行程范圍： X軸------600mm Y軸------800 mm
? Z軸------400 mm T軸------360o
? 傳動方式：高精密滾珠導軌+高精密滾珠絲杠+步進電機
? 控制方式：高速PCI 四軸運動控制卡
? 圖像采集系統：高速圖像采集卡+鏡頭+ 低照度高分辨率CCD
? 激光系統：650 nm 波長激光，最大功率20 mW ，連續可調
? 機械精度：X、Y、Z三軸綜合精度分別≤0.05 mm
? 機臺重復定位精度≤0.005 mm
? 機臺：高精度花崗巖平臺，機臺承重 >1000 kg ，轉臺承重 >500 kg
? 電源：AC 220±5V，50 Hz
? 使用環境：溫度≤85℃，濕度≤95%
? 整機尺寸：1.1 m X 1.5 m X 1.6 m
? 整機重量：850 kg
三維激光掃描系統：
? 控制軟件：LS激光掃描測量軟件V3.1
? 操作方式：軟件控制
? 掃描景深：150 mm
? 單次掃描寬度 ：50 mm
? 掃描速度 ： 1000 -15000p / sec
? 掃描方式： 平面掃描、旋轉掃描
? 工件裝夾方式： 任意裝夾
? 掃描精度： ≤0.05 mm
? 數據格式：ASCII 通用格式，可通過軟件轉換成 IGS、STL、DXF、IMW等專用格式
二維放大投影系統：
? 掃描精度： ≤0.05 mm
? 控制軟件：LS激光掃描測量軟件V3.1
? 操作方式：軟件控制
? 放大倍數： 光學放大20倍
? 分辨率： 0.001 mm
? 投影精度： ≤0.02mm
? 數據格式：ASCII 通用格式，可通過軟件轉換成 IGS、STL、DXF、IMW等專用格式
設備特點：
1.高速高精度得出點云數據，例如：進行一個GOLF球頭的掃描，在進行掃描路徑設定后，10分鐘左右就能得出GOLF球頭全部的密集點云數據。
2.獨特的濾光設計，可使CCD基本上不受環境光影響。
3.整個系統的掃描驅動，位移值獲取，圖像信號采集，信號處理，系統定標全部采用電腦控制。
4.被測工件可以任意擺放，采用四軸全自動測量，旋轉軸中心自動定位實現全自動化測量，并且可以實多角度測量，所測數據自動拼接。
5.兩組CCD鏡頭從兩側不同方位測量，幾乎沒有測量死角，配合四軸全方位掃描，以及長達150mm的測量景深，可以一次性的將整個工件數據完整而準確的獲得。
6.XYZ三軸導軌均采用雙零級花崗巖，因而三軸具有相同的溫度特性，鋼性及穩定穩定性更高，良好的抗時效變形能力，使集合精度長期保持穩定。
7.先進的高精密的滾珠絲杠傳動，使測量機運行時幾乎無噪音，壽命長，平穩且定位精確。
8.工作臺具備開敞的工作空間，裝卡工件及測量觀察都異常方便，3D激光頭及2D投影頭可以運動到工作空間的任意位置，極大的方便了測量。
9.激光發生器，CCD，圖像采集卡，運動控制卡等關鍵零部件全部進口，另外一項重要的特點是LASER-RE系列復合式激光掃描機同時可以進行2D輪廓測量，通過在測量機Z軸上的高精度的CCD數字?jǐn)z像頭，將被測微小尺寸予以放大，利用先進的圖像信息處理技術，可編程控制光學照明技術實現對微小或易變形的零部件的非接觸測量，從而可替代工具顯微鏡和投影儀，可以方便的確定被測物體的邊界條件，同時禰補了單純?nèi)S激光掃描不能準確確定被測產品準確邊界條件的不足。
特點如下：
1．影像采用手動定位尋邊，多種尋邊工具，靈敏度可以自行設定。
2．影像對焦指示器，輕松獲取清晰影像。
3．提供靶標功能，使測量更方便。
4．?dāng)?shù)碼影像放大功能。
5．程序編輯功能。
6．自動生成精度檢測報告功能。
